| Product Model | ||
|---|---|---|
| HZQD500 | HZQD900 | |
| Rated lifting capacity | 500t | 900t |
| Max dimension for installed girder | 30m×10.6m×1.8m | 32m、24m double lines equal span and shift span box girder |
| Girder lifting method | 4-points lifting, 3-points balancing | 4-points lifting, 3-points balancing |
| Beam launcher moving speed | 0-3m/min | 0-3m/min |
| Beam launching moving way | walking by itself | walking by itself |
| Lifting trolley longitudinal moving speed | 0-3m/min(heavy load),0-6m/min( empty load) | 0-3m/min(heavy load),0-5m/min( empty load) |
| Lifting trolley lifting speed | 0-0.5m/min(heavy load),0-1m/min( empty load) | 0-0.5m/min(heavy load),0-1m/min( empty load) |
| Max lifting height of lifting trolley | 6m | 7m |
| Girder lateral fine adjustment distance | ±200mm | ±215mm |
| Girder fine adjustment speed | 0-1m/min | 0-1m/min |
| Min curved radius | 1500m | Rmin≥2500m |
| Applicable gradient | longitudinal gradient 30%, lateral gradient 40% | longitudinal gradient 20‰, lateral gradient 4% |
| Power | 200kw | 300kw |
| Control mode | mechanic-electric-hydraulic integration system | mechanic-electric-hydraulic integration system |

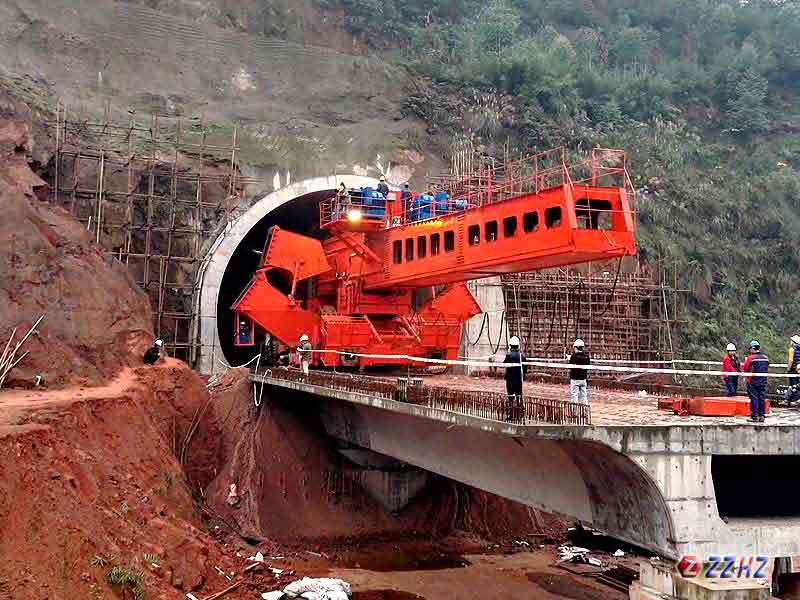

HZQD900 tikinti maşınları və avadanlıqları dəmir yolu və düz ərazilərdə layihə tikintisi üçün tətbiq olunan yüksək sürətli dəmir yolu körpü kirəmit açarıdır. Sökülmədən tuneldə səyahət edə bilərsiniz. Girov nəqliyyatı müstəqil kirayə daşıyıcısını qəbul edir və tikinti üçün 30 km məsafədə uyğun gəlir.
1, körpü kiriş başlatma və girmə daşıyıcısı müstəqil olaraq işləyir, kirayə nəqliyyat sürəti yüksəkdir və yanacaq qənaət edir.
2, "O" körpü kirəmit başlanğıcının arxa hissəsində tip dəstəyi ayağı qəbul edilir, struktur gücü yüksəkdir.
3, körpü kirəmit başlanğıcında irəliləyir, əsas girmə orta dəstək bacağı boyunca hərəkət edir.
Temperatur: -20 ° C-50 ° C Rüzgar: ≤Grade 8 girder ereksiyası zamanı; Rey keçiş zamanı ≤Grade 6.
